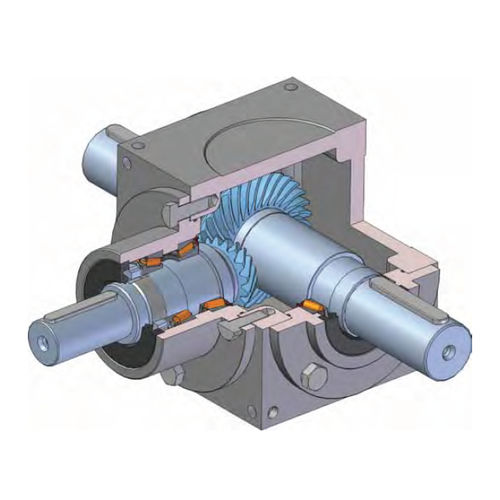

螺旋锥齿轮斜轴齿轮箱 BG Series SNT 正交钢结构设计与应用

螺旋锥齿轮斜轴齿轮箱 BG Series SNT 是一款采用正交轴布局的高性能传动装置，其核心齿轮件采用螺旋锥齿轮设计，箱体为钢结构，适用于重载、高扭矩的工业场景。

一、产品概述
BG Series SNT 属于正交轴齿轮箱系列，输入轴与输出轴呈90°夹角。螺旋锥齿轮的齿线为弧形，啮合平稳、重合度高，相比直齿锥齿轮可显著降低噪音与振动，并提高承载能力。钢制箱体提供高强度与刚性，适合冲击负载与恶劣环境。

二、核心特点

1. 螺旋锥齿轮传动：齿面接触比高，传动效率可达98%，运行平稳，噪音低。可承受高径向与轴向载荷。
2. 正交轴布局：结构紧凑，节省安装空间，适用于直角传动场合，如输送机、搅拌机、起重设备。
3. 钢制箱体：采用焊接或铸造钢结构，刚性强，散热好，耐冲击。表面可进行防腐处理，适应户外或潮湿环境。
4. 模块化设计：可配套不同电机与联轴器，速比范围广，安装方式灵活（底脚、法兰等）。

三、技术参数（示例）

• 额定扭矩：最高可达 50,000 Nm 以上（具体依型号）
• 速比范围：1:1 至 1:5（单级），可多级组合
• 输入转速：通常 ≤ 3000 rpm
• 效率：≥ 96%–98%
• 润滑方式：浸油润滑或强制润滑
• 防护等级：IP55 及以上（可选更高）

四、应用领域
BG Series SNT 广泛用于：

• 冶金与矿山：轧机、破碎机、卷扬机
• 物料搬运：斗式提升机、皮带输送机、螺旋输送机
• 化工与环保：搅拌器、曝气机、干燥机
• 能源：风力发电偏航变桨（适配型号）、水力机械
• 通用工业：包装线、橡塑机械、造纸设备

五、安装与维护

• 安装时确保箱体与基础面贴合，对中精度符合要求，避免附加径向力。
• 首次运行 200–300 小时后更换润滑油，之后每 2000–4000 小时或按工况更换。
• 定期检查油位、密封件与齿轮啮合情况；发现异常噪音或温升超限应立即停机检查。
• 螺旋锥齿轮啮合间隙需由专业人员调整，不可随意变更垫片。

六、结论
BG Series SNT 螺旋锥齿轮斜轴齿轮箱结合了正交传动的紧凑性与螺旋锥齿轮的高效平稳性，配合钢结构箱体的高刚性，为工业传动提供了可靠、长寿命的解决方案。选型时需综合考虑扭矩、速比、安装空间与服务系数，以确保最优匹配。
